Установка и подключение камеры заднего вида к штатной магнитоле Hyundai Solaris 2022 года


Если вы приобрели камеру заднего вида, вы наверняка ищете информацию о том, как подключить её к штатной магнитоле. Детально рассмотрим процесс установки на примере Hyundai Solaris 2022 года.

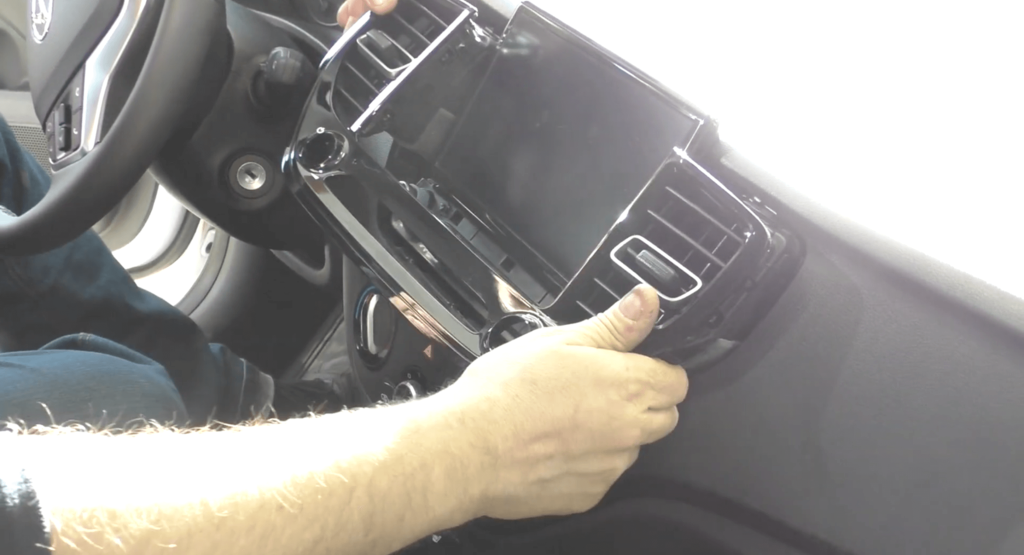

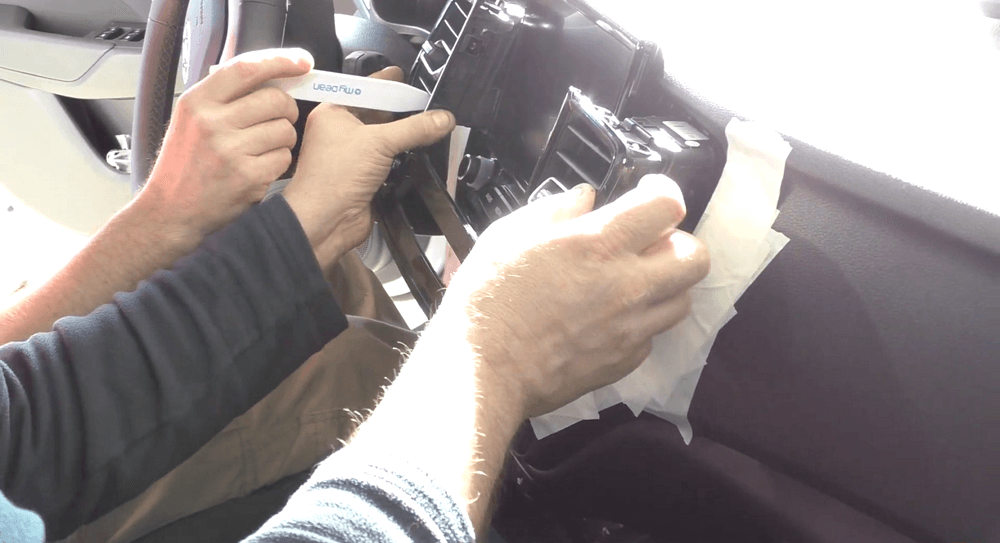

1. Вам понадобится отвертка или любой другой инструмент, который поможет вам снять рамку штатной магнитолы. Это первое, что нужно сделать перед непосредственной установкой камер.

этап установки камеры заднего вида

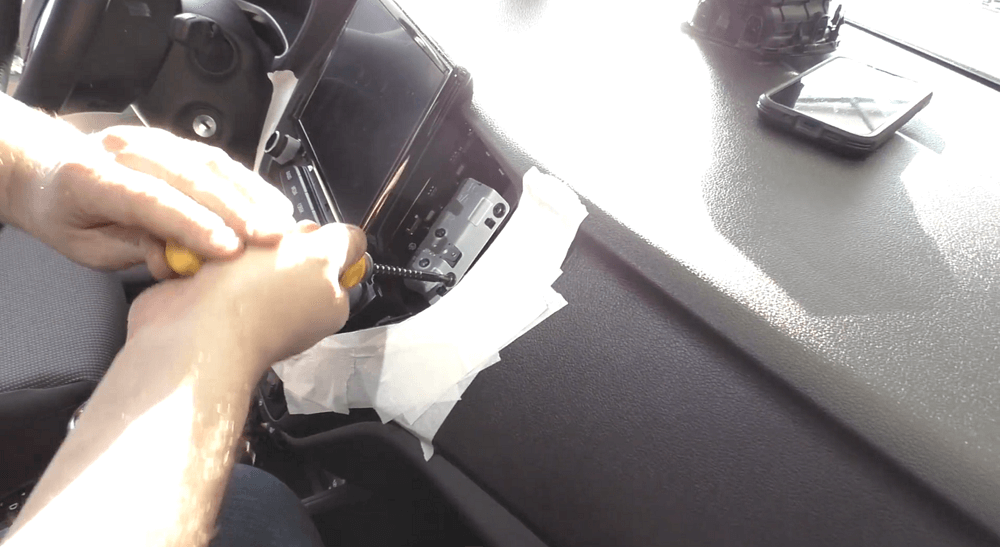

2. Далее вы увидите 4 винта, на которые прикреплена магнитола. Их нужно открутить.

этап установки камеры заднего вида

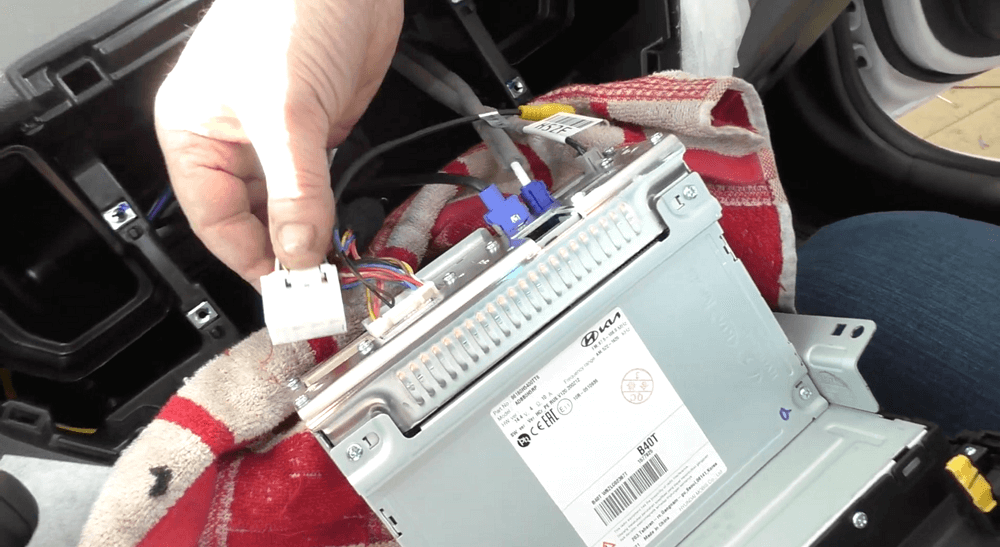

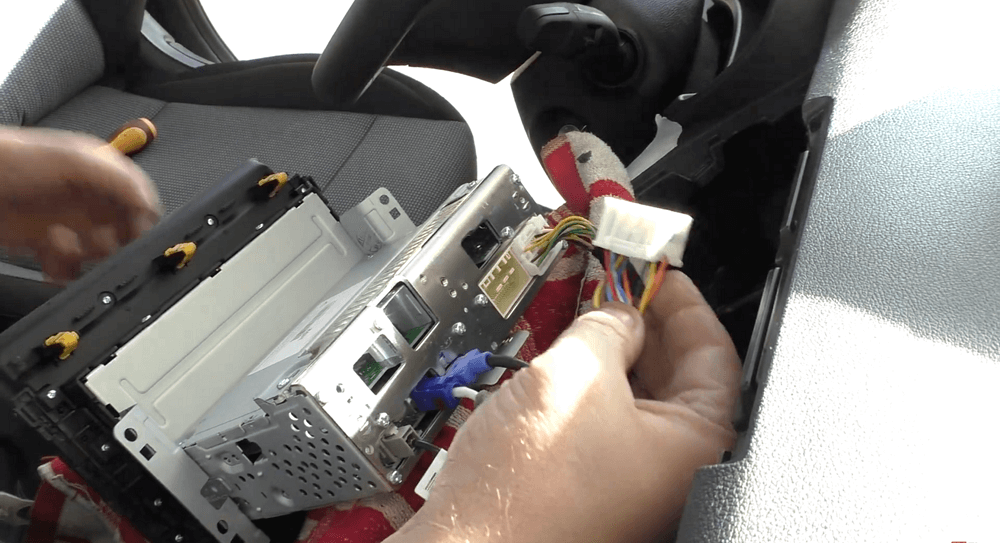

3. Вытаскиваем магнитолу и находим данный разъём. Он пригодится нам в дальнейшем, именно к нему крепятся пины, передающие сигнал с камер.

этап установки камеры заднего вида

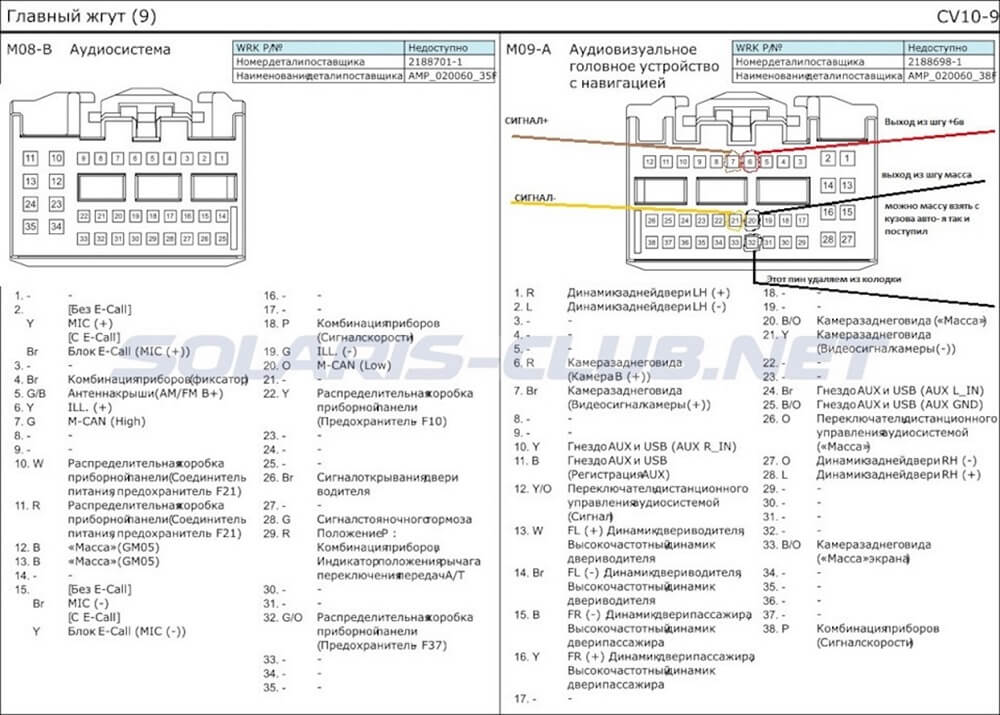

Обратите внимание: разным автомобилям может понадобиться разное количество пинов. Перед установкой найдите схему распиновки рзъёма для вашего автомобиля. В качестве примера прикрепляем схему для Hyundai Solaris 2022 года.

схема распиновки для Hyundai Solaris 2022 года

4. Следуя указаниям на схеме, устанавливаем пины. Для данной модели автомобиля нужно установить два пина.

этап установки камеры заднего вида этап установки камеры заднего вида

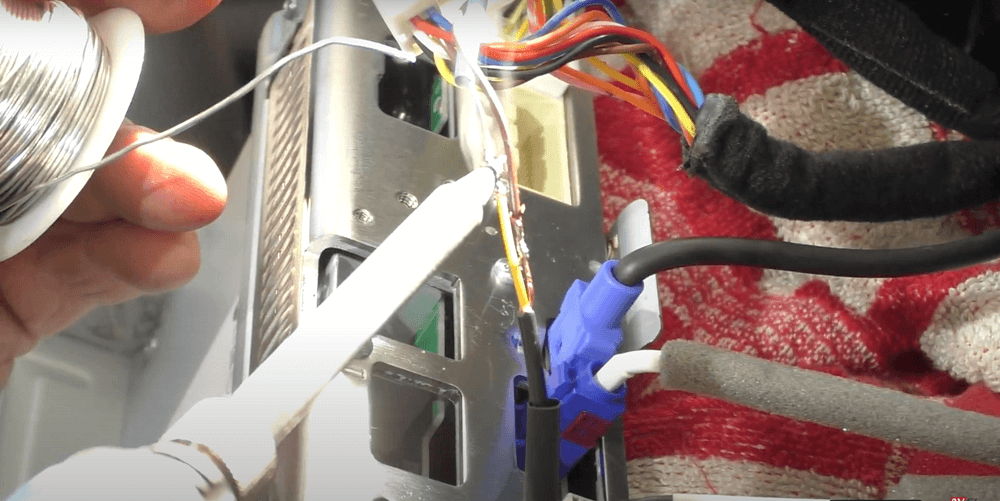

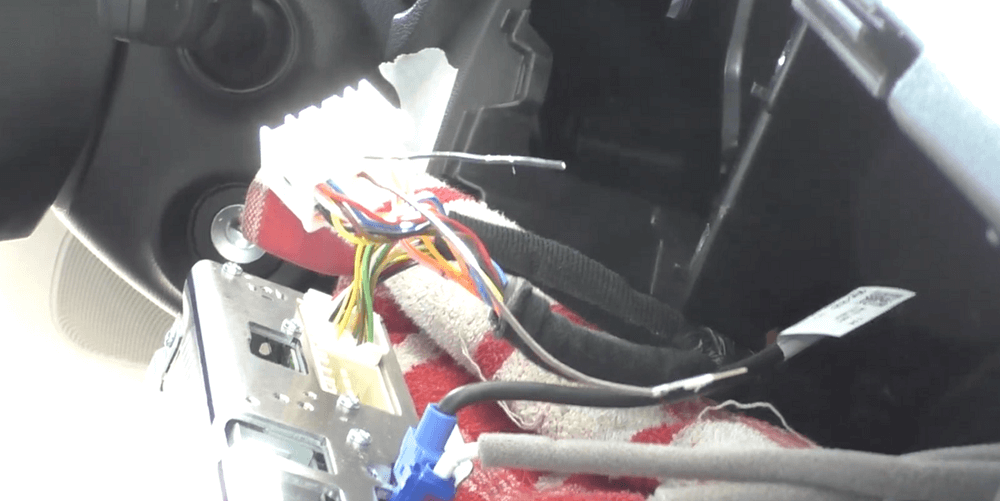

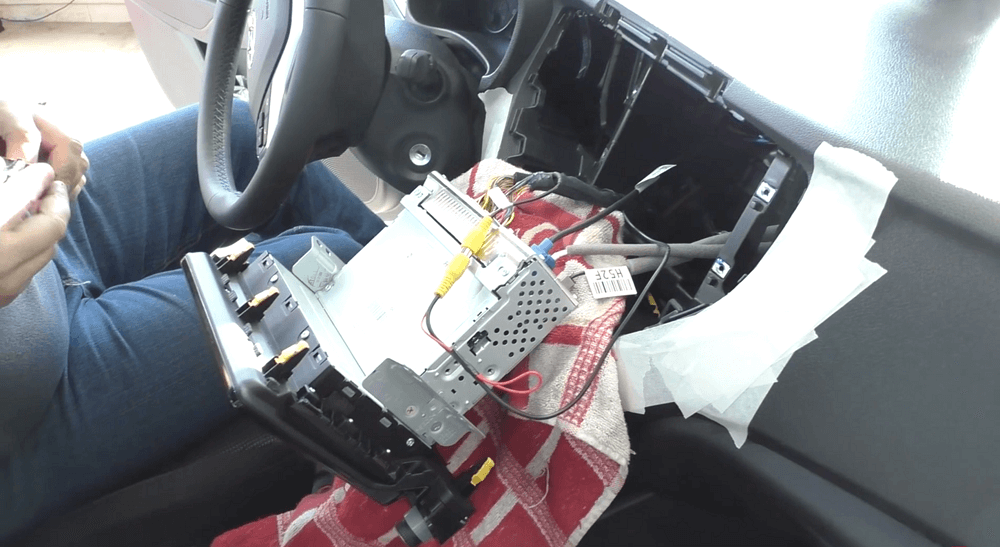

5. К установленным пинам припаиваем «тюльпан» и изолируем.

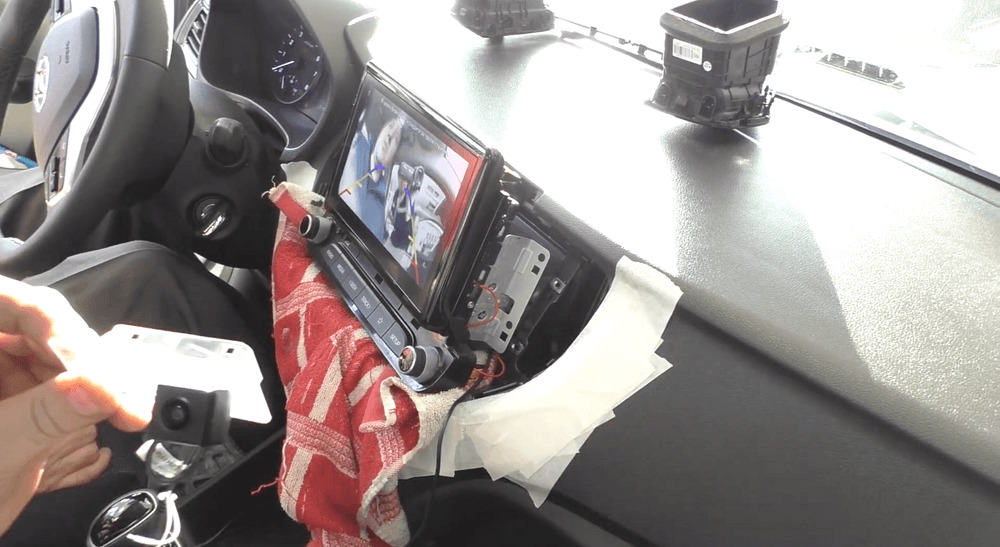

На данном этапе необходимо проверить камеры на работоспособность. Вытаскиваем соседний разъём и сбрасываем питание, пока проверяем камеры, подключив питание через прикуриватель. На финальной стадии питание на камеру будет подаваться через фонарь заднего хода. Если все работает, переходим к следующему этапу.

этап установки камеры заднего вида этап установки камеры заднего вида

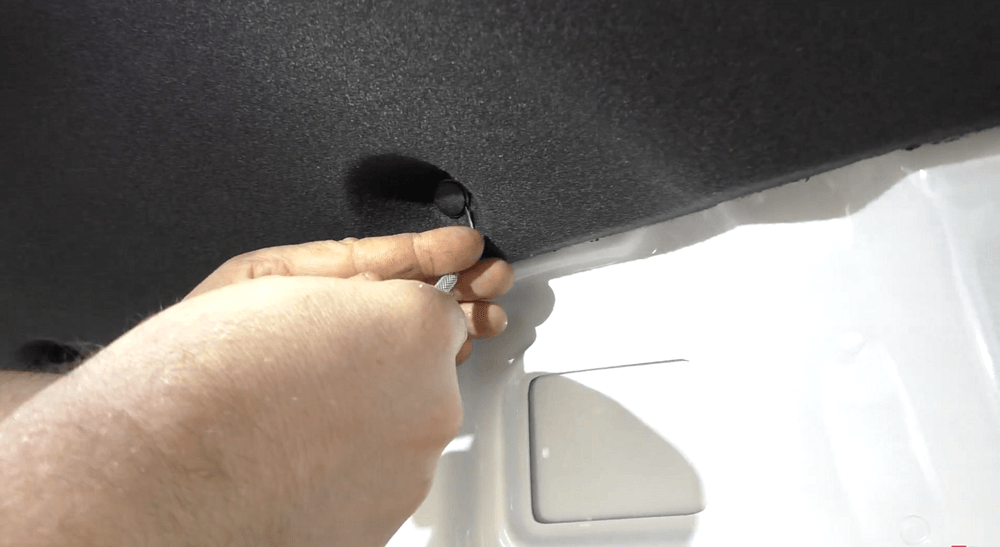

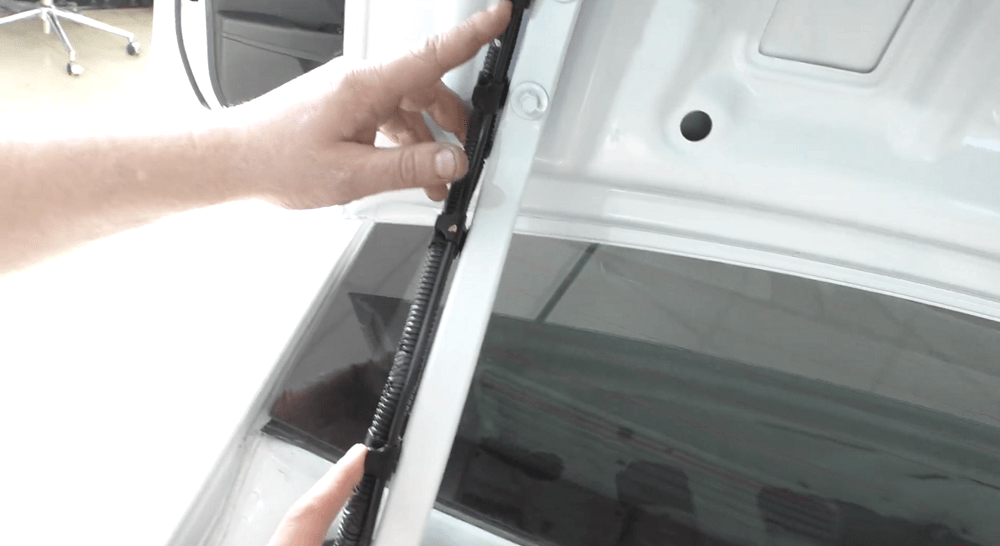

6. Убираем обшивку двери багажника. Для каждого автомобиля этот процесс индивидуален, но в случае Hyundai Solaris 2022 года нужно снять 8 пистонов и 2 самореза в ручке багажника.

этап установки камеры заднего вида

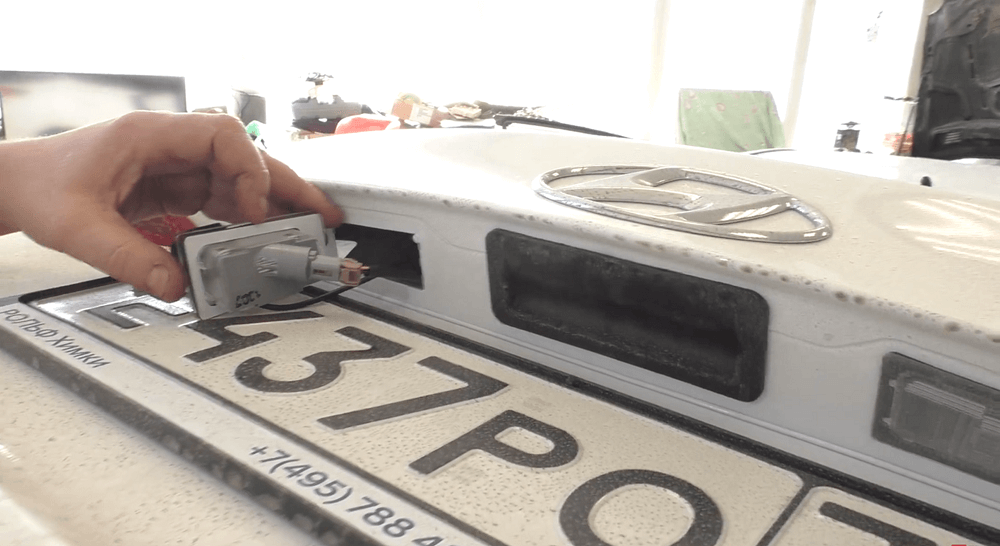

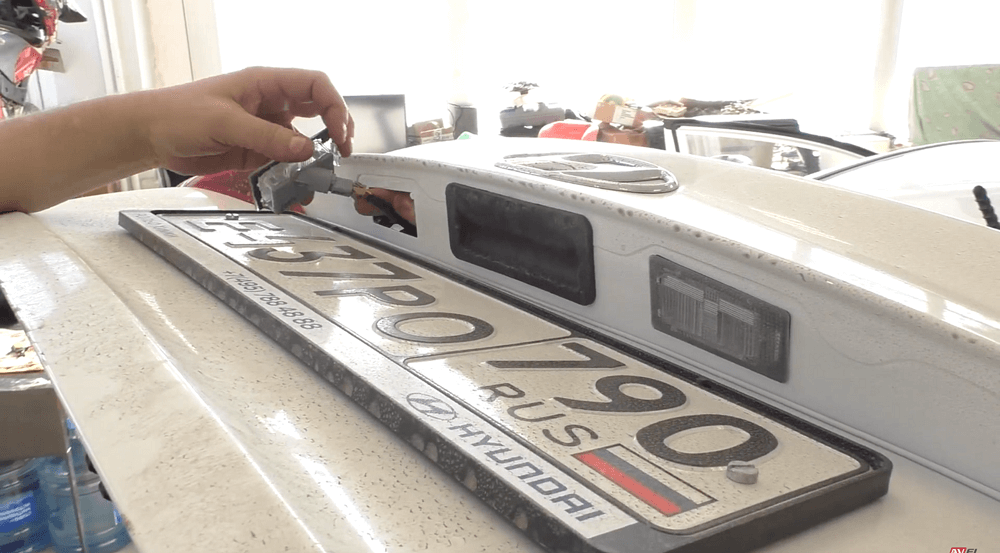

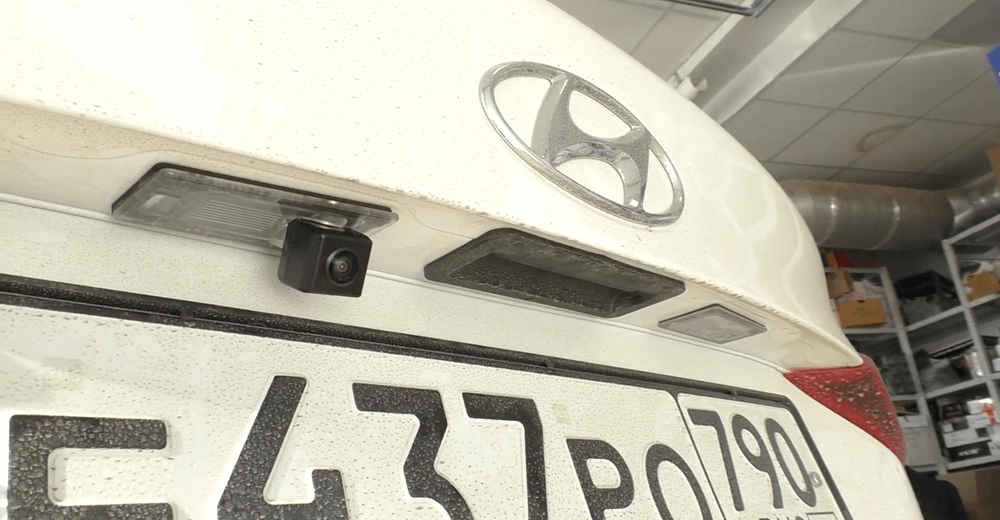

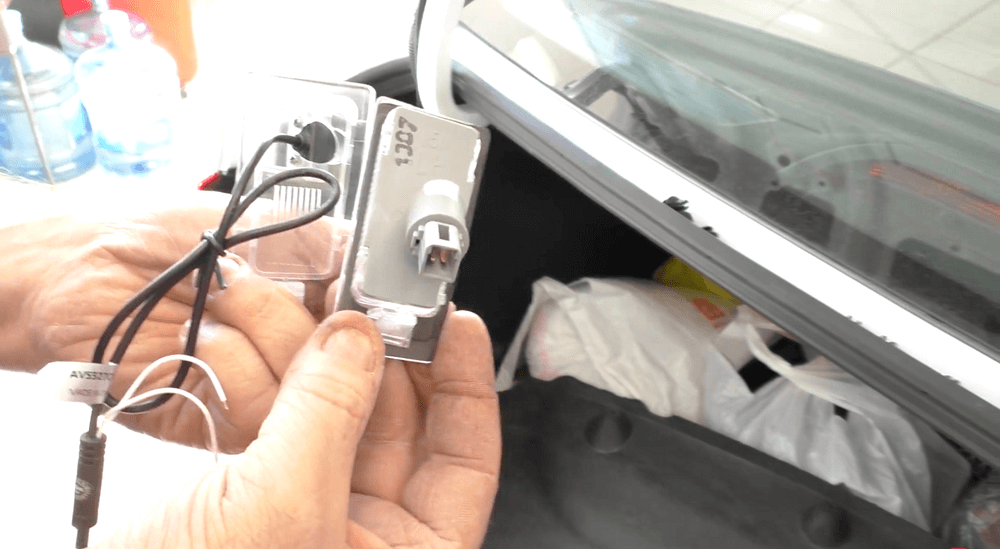

7. Будьте аккуратны при извлечении фонаря освещения номерного знака, ведь можно повредить покрытие автомобиля. Лучше будет сделать это с внутренней части двери багажника. Осторожно открепляем заднюю крышку плафона, снимая специальные защелки. Именно эту крышку устанавливаем на камеру и возвращаем данную конструкцию на место фонаря.

этап установки камеры заднего вида этап установки камеры заднего вида этап установки камеры заднего вида

Итак, нам не потребовалось никаких дополнительных деталей, при установке использовались только родные части автомобиля.

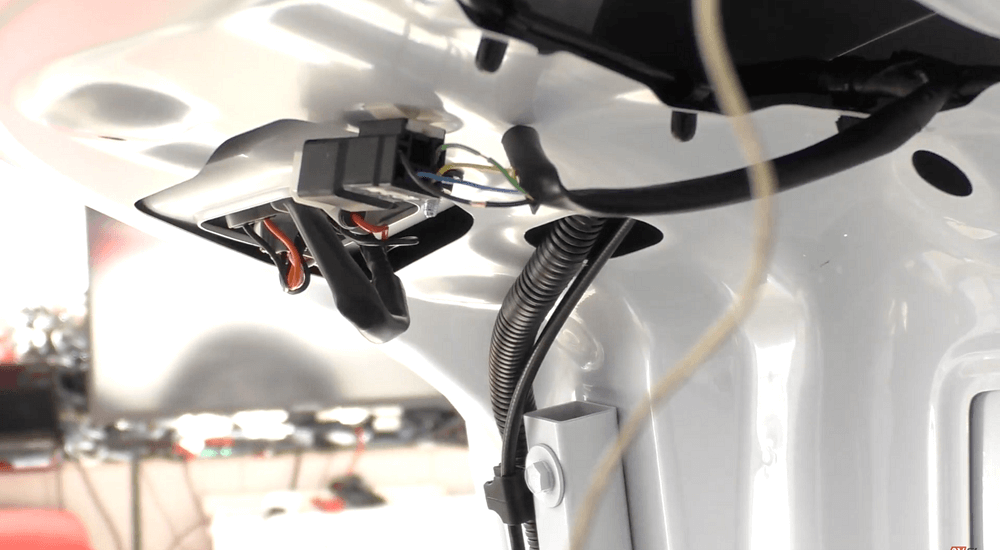

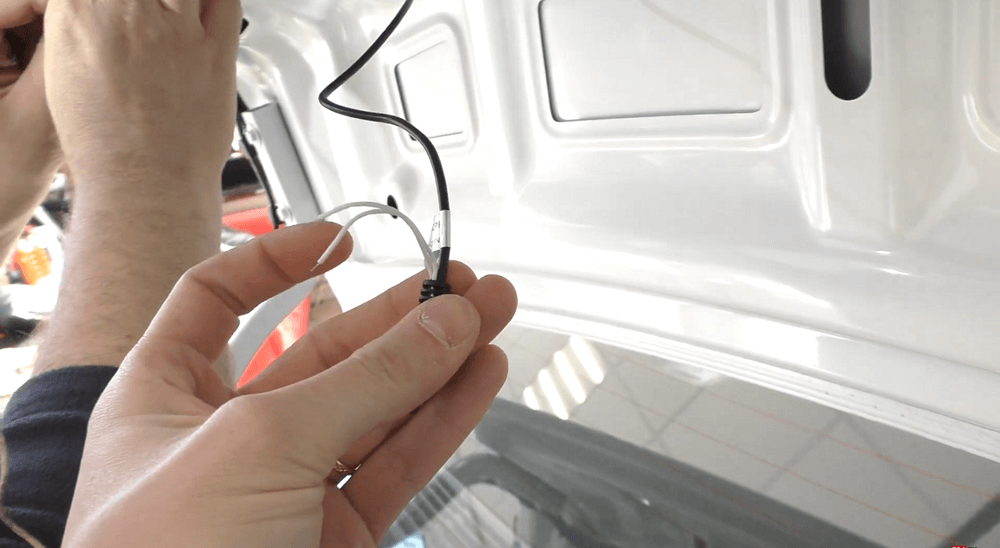

Ещё раз проверим камеру на работоспособность. Для этого необходимо подключить питание камеры к проводу заднего хода. Загерметизируйте место пайки.

этап установки камеры заднего вида этап установки камеры заднего вида

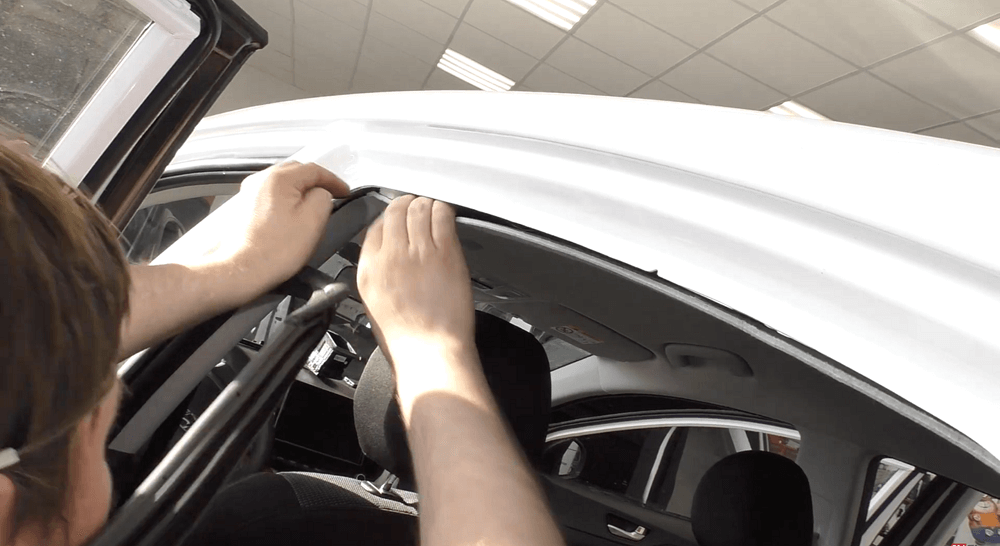

8. Приступим к протягиванию проводов, они пойдут по стороне водителя, по штатной линии под защелками. Рекомендуем проводить через заднюю стойку и крышу.

этап установки камеры заднего вида этап установки камеры заднего вида

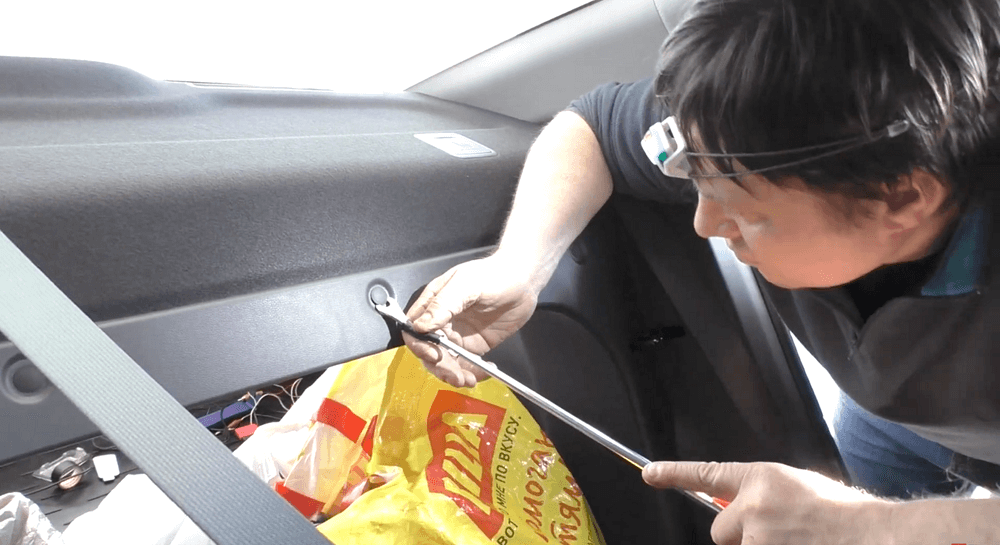

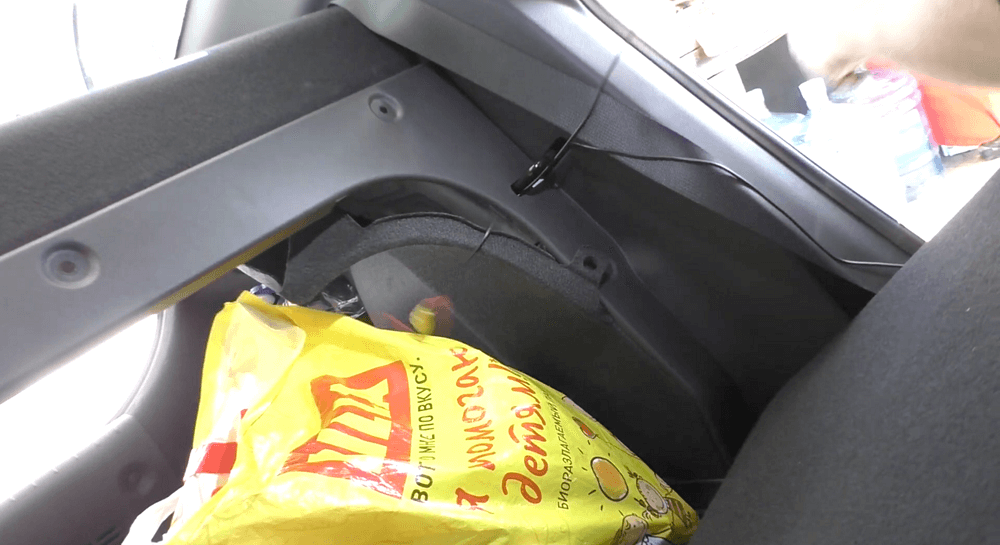

9. Снимите салонную обшивку по ходу проводов и протяните их, притягивая как можно чаще, чтобы они не болтались и не создавали дополнительного шума при езде.

этап установки камеры заднего вида этап установки камеры заднего вида

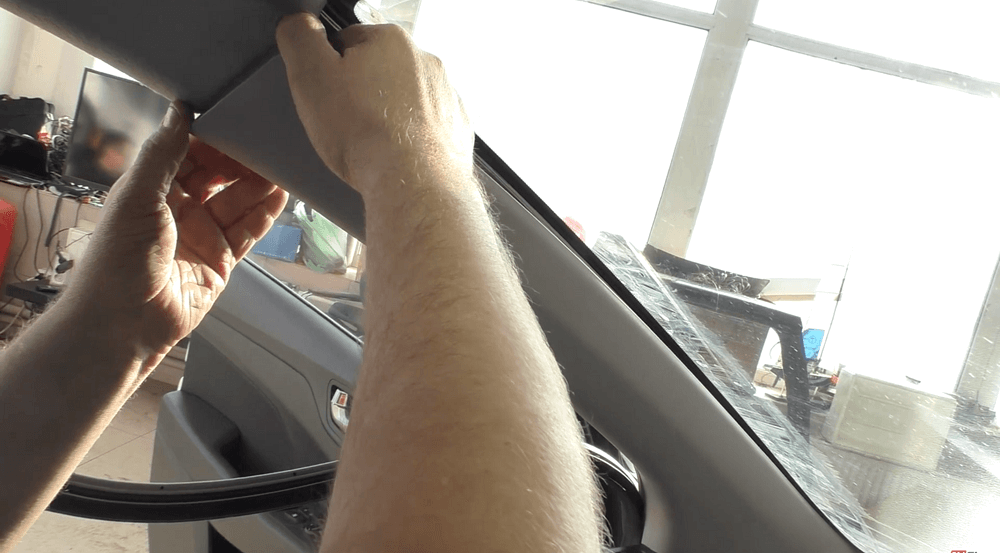

10. Убираем обшивку и с передней стойки, но будьте внимательны: необходимо отщелкнуть пистон, расположенный внутри. Тянем провод вдоль и доходим до панели.

этап установки камеры заднего вида этап установки камеры заднего вида

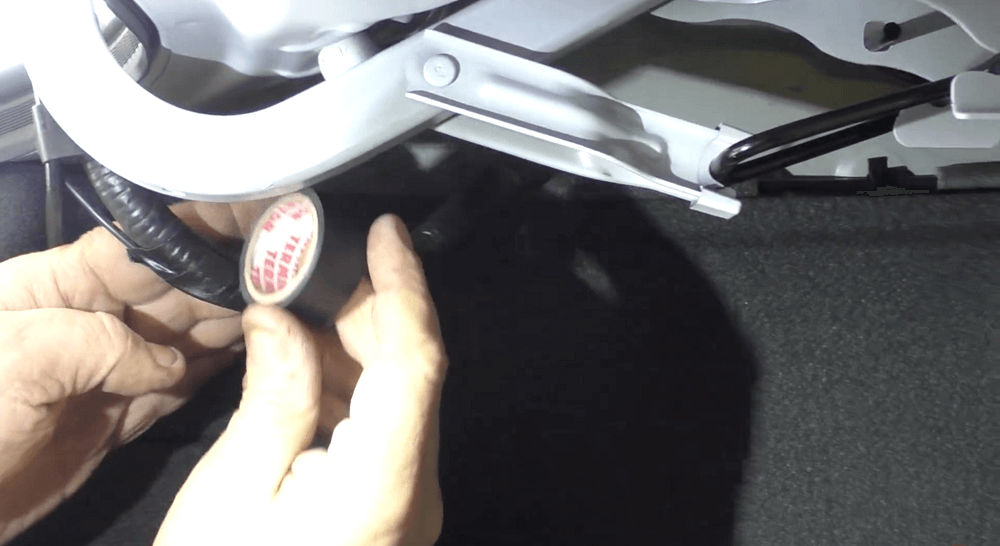

11. Рекомендуем обмотать провода мягкой изолентой, так они не будут производить лишний шум в салоне. Заводим под торпедо, подключаем тюльпаны и укрепляем конструкцию изолентой.

этап установки камеры заднего вида

Этап монтажа камеры заднего вида завершен, осталось лишь собрать комплектующие автомобиля в обратном порядке.

этап установки камеры заднего вида

Итак, всего за 11 простых шагов можно подключить камеру заднего вида к штатной магнитоле Hyundai Solaris 2022 года.

этап установки камеры заднего вида
